項目背景

　　傳統的人工試驗站費時、費力且數據采集不及時準確，不但會增加試驗運行費用、影響試驗成果，更重要的是不能準確的為高效節水灌溉技術規劃設計和工程建設與管理提供技術支撐。因此提高灌溉試驗的試驗水平和試驗手段，改變傳統的人工試驗方法，克服人工試驗費時、費力、數據采集不及時準確等不足，應用新型的適應于灌溉試驗實際需要的“灌溉試驗自動測控系統”是非常必需的。

　　本著先進、可靠、耐用、維護方便、操作簡單、使用方便等原則，根據試驗區的周邊環境和電信訊道測試情況，系統擬采用搭建自主無線局域網絡系統，實現系統的無線控制、數據采集及實時監測等。灌溉試驗自動測控系統采用拓撲結構設計，各監測單元運行獨立、互不影響、便于維護和管理。

　　系統組成

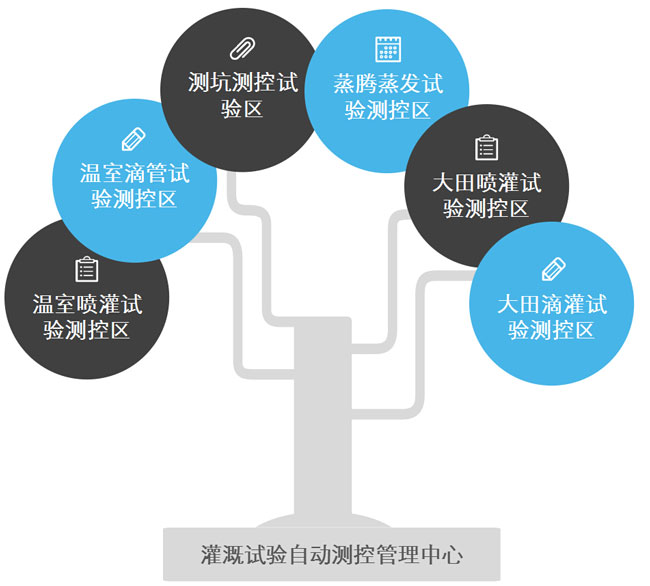

　　該系統主要由灌溉試驗自動測控管理中心、溫室噴灌試驗測控區、溫室滴管試驗測控區、測坑測控試驗區、蒸騰蒸發試驗測控區、大田噴灌試驗測控區和大田滴灌試驗測控區等組成。

　　各灌溉監控點主要由灌溉控制電磁閥、遠傳電訊水表、無線灌溉測控終端及電源等組成。

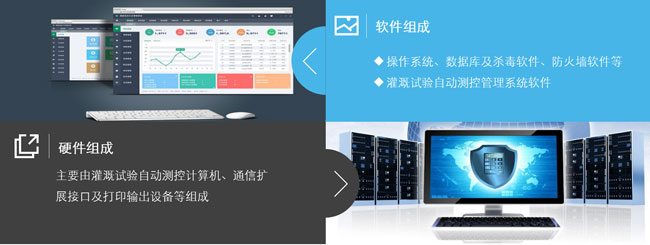

自動測控管理中心

灌溉試驗監控點

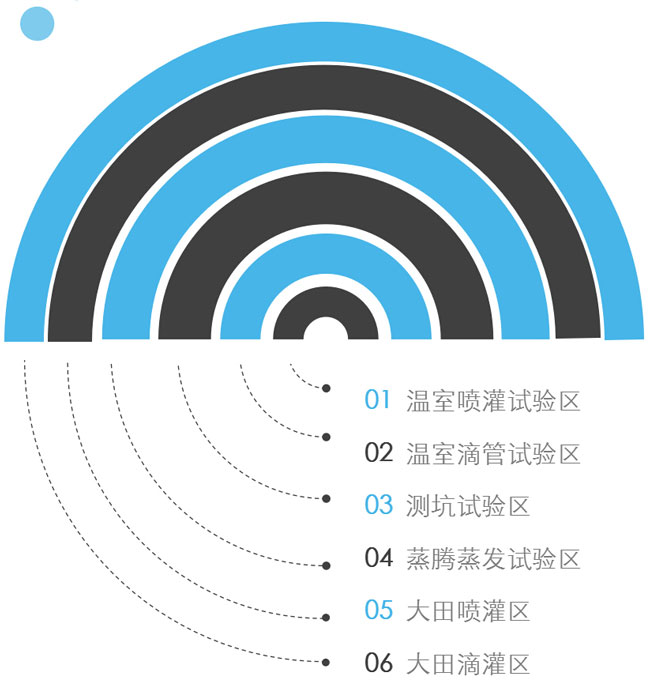

　　監控點包括：

　　各灌溉監控點主要由灌溉控制電磁閥、遠傳電訊水表、無線灌溉測控終端及電源等組成。各灌溉試驗區各無線灌溉測控終端可直接與管理中心建立通信，各試驗區公用專用電源（隔離電源）獨立，以提高系統的安全性、可靠性和抗干擾能力。

　　無線灌溉測控終端：

　　采集控制器搭配移動/聯通通信網絡的GPRS/4G傳輸模塊（DTU無線數據終端）可為用戶搭建了一個超遠距離的數據傳輸平臺，或搭配wifi/LoRa/433短距離通訊模塊，建立無線局域網絡通信，并以專屬監控系統平臺為窗口，來實現對現場數據、狀態、參數的遠程傳輸以及現場設備的遠程控制。

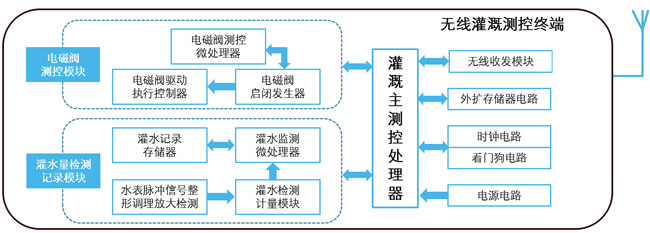

　　無線灌溉測控終端

　　無線灌溉測控終端負責灌溉試驗監控點的中心處理業務，通過無線網絡通信協議規約及時響應灌溉測控管理中心指令，完成電磁閥的開啟或關閉，上報本灌溉監控點的實時檢測運行狀態、當前灌溉水量、灌溉水量的時段、灌水過程線的記錄等。主要由電磁閥測控模塊、灌水量檢測記錄模塊、灌溉主控微處理器及無線收發模塊等組成。

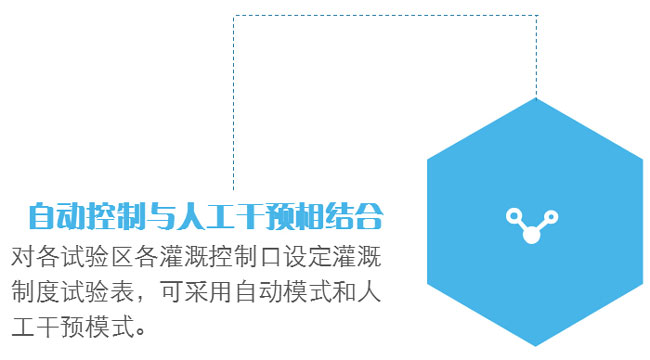

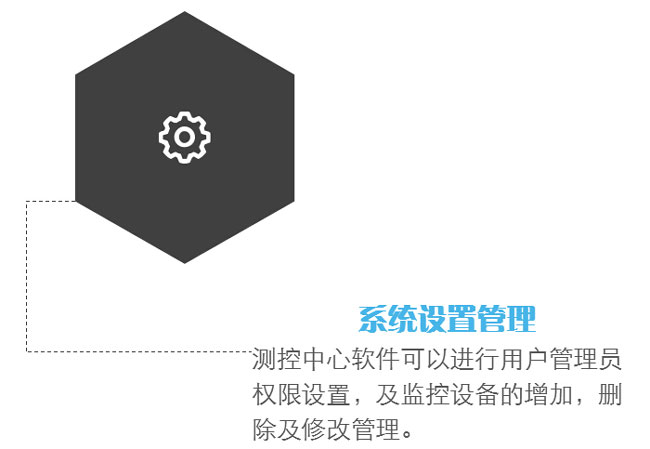

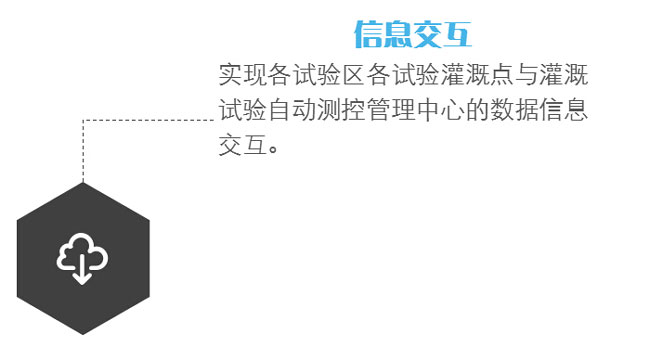

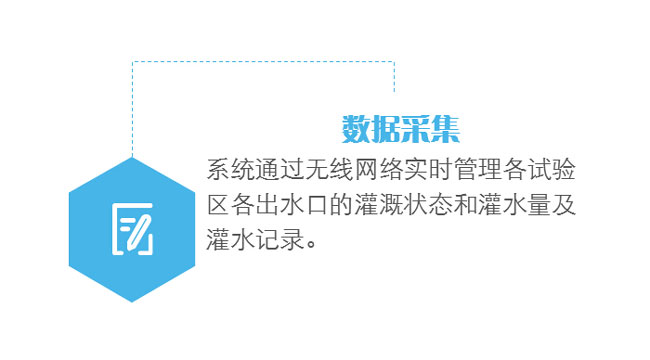

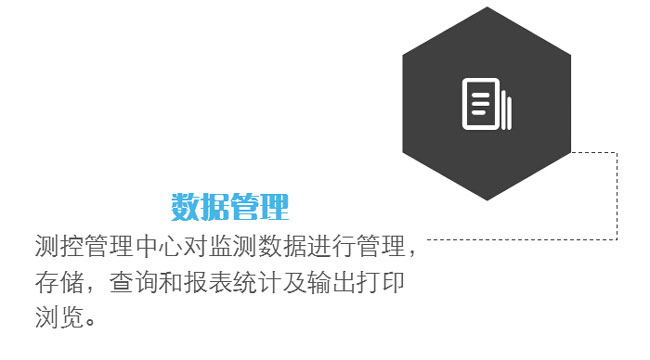

　　系統功能

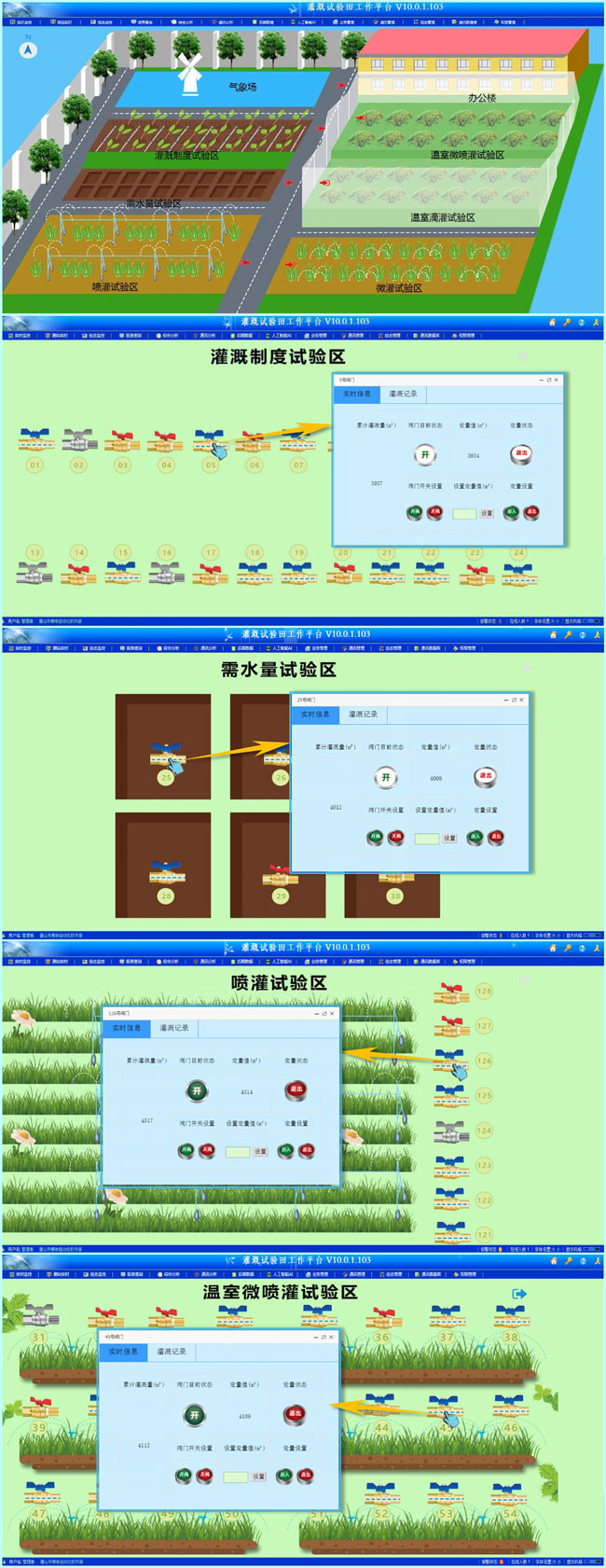

　　軟件界面展示
